一 、整車要求

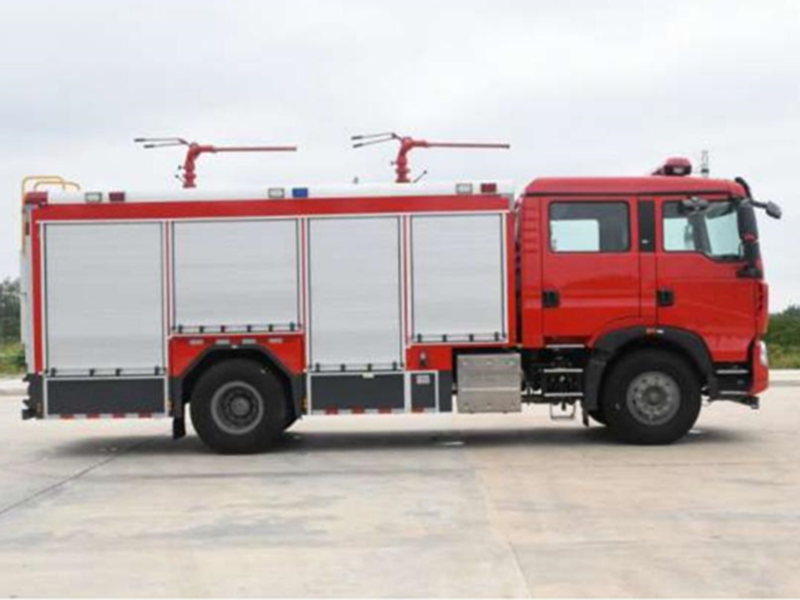

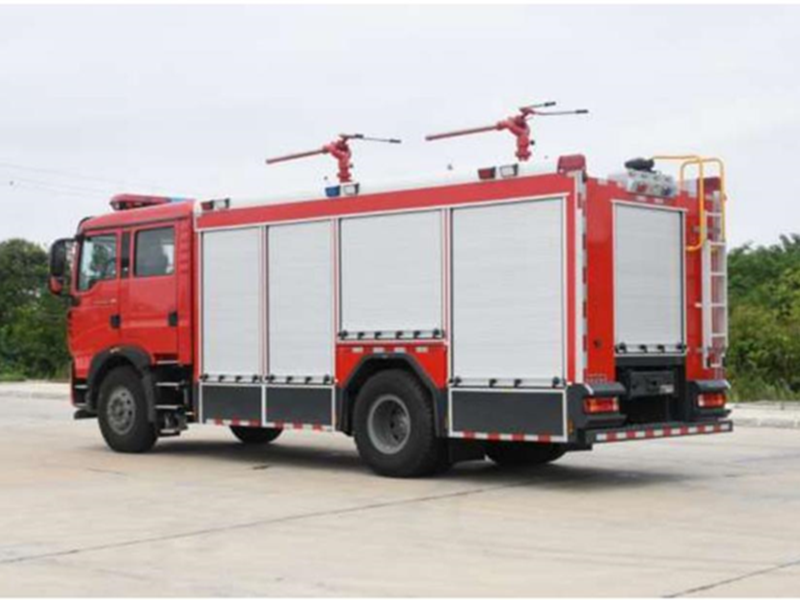

豪 沃 4 噸單橋干粉消防車采用**重汽集團濟南卡車股份有限公司生產的豪沃型 載重汽車二類底盤，駕駛室可翻轉，便于發動機維修。上裝包括器材箱和干粉罐等， 整車裝載干粉4000L。 干粉罐體材質為 Q345R。 裝 備 2 個 PF5～15/30 干粉炮。該車具 有功率大、車速高、操作方便等特點；可廣泛用于大中城市公安消防隊、石油化工、 廠礦企業、港口和碼頭等場所，可撲救大型油類火災和一般物質火災，是理想的中型

消防設備。

二、 整車主要參數

整車型號：YZR5170GXFGF40/H6  型

外廓尺寸： 8630 x2530x3800mm

**總質量： 17450 kg

額定質量： 4000kg

整備質量： 13000 kg

干粉量： 2000 L*2

**車速： 100 km/h

干粉炮噴射率：30 kg/s≤E<35kg/s

干粉炮射程： ≥35m

接近角/離去角： 19°/11°

三 、底盤主要參數

型    號： ZZ5207TXFV471GF5 豪沃國 VI消防車底盤

驅動型式： 4×2

軸    距： 4700 mm

**車速： 101km/h

發動機型號：MCO7H.35-60

額定功率：257KW

凈  功 率 ：254KW

總 質 量 ：20100kg

結    構： 平頭、四開門雙排駕駛室，后排座位安裝4具空氣呼吸器支架。

座位設置：前排2人(含駕駛員)+后排4人。

設   備： 除原車設備外，加裝有100W **報器、****盒、取力器**開關。

五  、干 粉  系 統

>  干粉**；

數量(只):              2

噴射率(kg/s)          >2.5

射程(m)               >12

>  干粉卷盤；

>  **方式：

罐進氣及粉**出粉為氣動閥門**，其他閥門標配為手動。

六 、器材箱

材  質： 骨架為優質型鋼；蒙板為氧化鋁合金花紋板粘結結構。

結   構 ：全鋼框架焊接結構，前部器材箱左右各四扇鋁合金卷簾門，尾部一扇鋁合

金卷簾門，下設防滑翻轉踏板。

器材布置原則

按戰斗編成和戰斗展開設計器材集成；

按人體工程學原理設計各種器材托架；

◇  按使用邏輯關系和使用頻率放置器材；

◇  站在地面或踏板上2個動作內取用任何器材。

☆

七、翻轉踏板

材    質： 優質 Q235 鋼材；蒙皮為鋁合金板(陽極氧化處理)。

結    構 ：采用鉸鏈和門止口雙重鎖定，安全可靠。

八、 電器系統

※ 駕駛室頂部配備1.6米長排豪華紅紅 LED **。

※ 整車后頂部安裝50W LED消防探照燈1個，360度遙控轉動。

※ 車輛尾部安裝可折疊式爬梯。

※ 車輛兩側上方各配有3只紅藍爆閃燈及3只側照明燈，下方安裝安全標志燈和側 回復反射器(組合式),配有前、后示廓燈，兩側各一只轉向燈，駕駛室、器材

箱、泵房內均裝有照明燈，并符合GB4785 規定。

※ **報器功率為 100W; **報器、**、爆閃燈電路為**式附加電路，**

器件安裝在駕駛室內。

※  附加儀表、開關集中布置在**面板上，利于操作。儀表板上裝有：壓力

表； 電源總開關及器材箱燈開關等。

九、 總體技術要求

1、 所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志；

2、 整車性能符合 GB7956 的規定；

3、 整車外觀美觀大方，平整度符合 XF39 的規定；

4、 所有粘接平整牢固，符合企標規定。

5、 所有焊接牢固、焊后打磨光整。

十    、隨  車  文  件

十 一 、基本器材配置

器材標準配置表——內扣式
